Miksi he läpäisevät laboratoriotestit, mutta epäonnistuvat kentällä? Analyysi autojen liitintiivisteiden kolmesta yleisimmästä kipukohdasta

Yleisiä autojen liittimien tiivisteitä koskevia ongelmia: 3 korkeataajuista kipupistettä ja insinööritason ratkaisuja

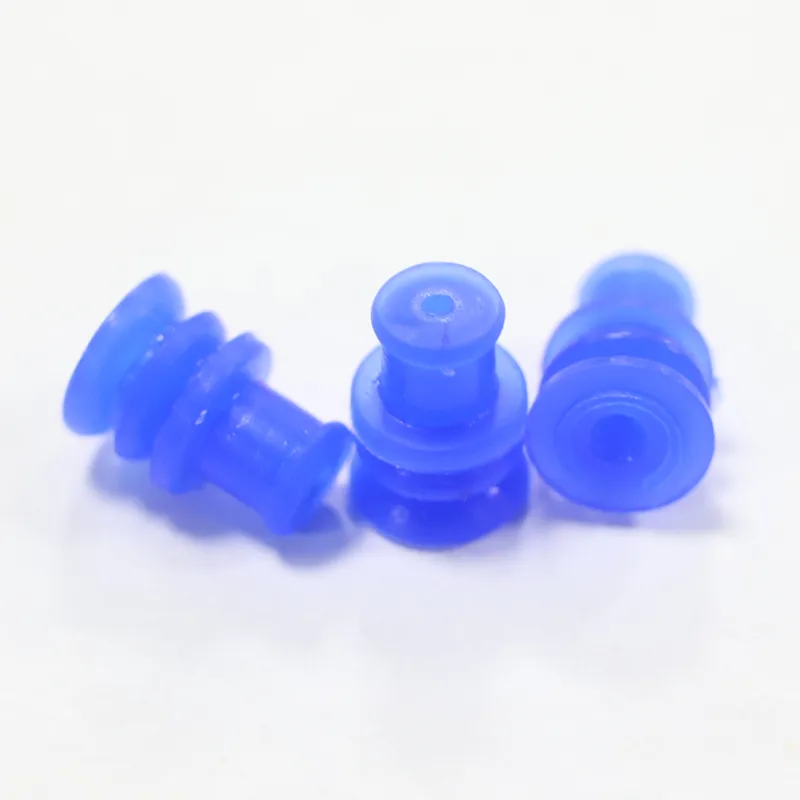

11 vuoden kokemuksellaautoliittimen tiivisteTeen vikaanalyysejä yli 20 asiakkaalle vuosittain. Ostopäälliköt kysyvät useimmiten: "Miksi ongelmia ilmenee jatkuvasti ajoneuvojen massaasennuksen jälkeen?" Samaan aikaan suunnitteluinsinöörit ovat usein hämmentyneitä kysymyksestä: "Miksi osat, jotka täyttävät laboratoriostandardit, epäonnistuvat, kun ne on otettu käyttöön kentällä?" Perustan SAE Internationalin vuonna 2024 toimittamiin alan tutkimustietoihin – jotka osoittavat, että 32 % tiivistevioista johtuu puutteellisesta suunnittelusovituksesta, 47 % epäsopivuudesta käyttöolosuhteiden kanssa ja 21 % kokoonpanovirheistä – olen koonnut kolme yleisintä ongelmaluokkaa, jotka koskevat sekä ostajia että insinöörejä. Tarjoan jokaiselle kategorialle todellisia tapaustutkimuksia, empiirisiä testitietoja ja toimivia ratkaisuja.

I. "Lokalisoitu tiivistevika" moninastaisissa liittimissä: Malleissa, joissa on 12 nastaa tai enemmän, 32 % vioista johtuu yhden nastan vuodosta.

Skenaariot, jotka aiheuttavat ostajille eniten päänsärkyä: Viime vuonna toimitimme 16-napaisia ​​liitintiivisteitä hyötyajoneuvojen valmistajalle. Vaikka tuotteet läpäisivät onnistuneesti kaikki laboratoriopohjaiset IP67-upotus- ja pölynkestävyystestit, asiakas ilmoitti kuuden kuukauden kuluttua ajoneuvon asennuksesta, että "moottoritilan epäpuhtaudet olivat tunkeutuneet 8. nastan asentoon". Kun haimme ja tarkastelimme yksiköitä, havaitsimme, että tiivistyshuulen puristussuhde kyseisessä tappiasennossa oli vain 12 %, mikä on huomattavasti alle 20 %:n vakiovaatimuksen. Tämän tyyppinen "yksinapainen vika" aiheuttaa jopa 32 % ongelmista moninastaisissa liitinprojekteissa, joissa on vähintään 12 nastaa, mikä tekee siitä yleisimmän syyn massapalautuksiin hankinnoissa.

Keskeinen pullonkaula insinöörin näkökulmasta：Useimmat mallit keskittyvät yksinomaan "± 0,01 mm:n toleranssiin yksittäisissä reikissä" ja unohtavat "epätasaisen jännityksen jakautumisen kokonaispuristuksen aikana". 16-reikäisessä tiivistekomponentissa kotelon rakenne vaikuttaa kehäreikiin; näin ollen niihin kohdistuu 15–20 % pienempi puristusvoima kuin keskirei'issä. Kun se yhdistetään ajoneuvon käytön aikana kohdattuun 10–2000 Hz:n tärinään, tämä johtaa löystymiseen ja rakoihin tiivistehuulissa jo kolmen kuukauden kuluttua.

Empiirisen datan tukema：Käytimme FEA:ta (finite Element Analysis) simuloidaksemme 16-reikäisen tiivisteen puristusolosuhteita; Keskimääräinen tiivistyspaine kehärei'issä oli 0,3 MPa, kun taas keskireiät saavuttivat 0,4 MPa - paine-ero ylitti 25 %. Kun tätä paine-eroa säädetään 5 %:n sisällä, paikallisen vian todennäköisyys pienenee 32 %:sta 4 %:iin.

Ratkaisu (vahvistettu ja otettu käyttöön 3 asiakkaalla):

1. Suunnittelupuolen jännityksen kompensointi: FEA:n avulla simuloimaan yhdistettyä "puristus + värähtely" -toimintatilaa, tiivistyshuulet reiän reunapaikoissa paksunnettiin 0,1 mm; samanaikaisesti vastaavien muottireikien halkaisijat pienenivät 0,005 mm, mikä johti luonnollisesti tasapainoiseen jännitysjakaumaan puristuksen jälkeen.

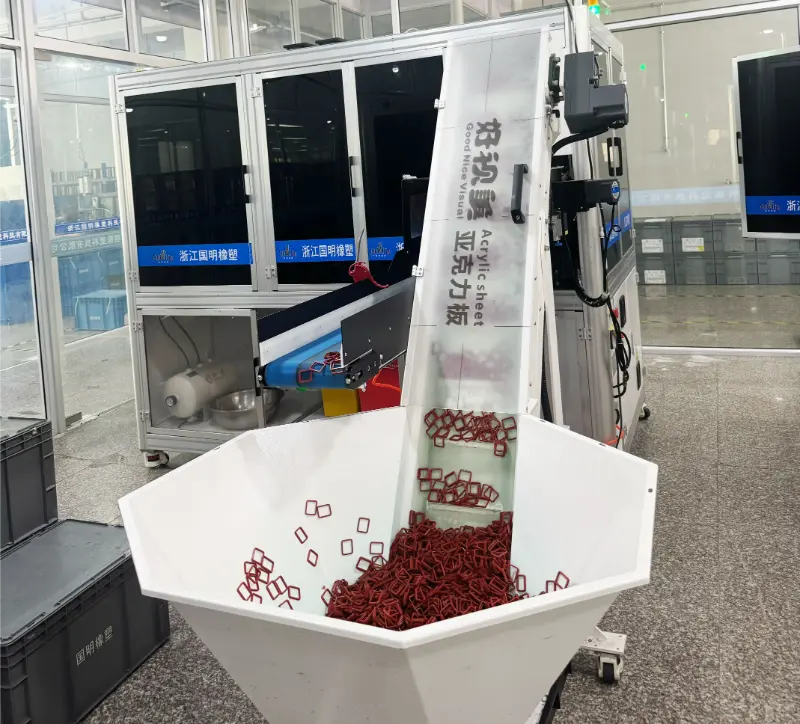

2. Toimituspuolella on "Stress Test Report".: Anna ostajalle todelliset jännitysmittaustiedot kunkin erän mukana tulevien tiivisteiden 12 nimetylle kohdalle varmistaen, että paine-ero pysyy ≤ 5 %:ssa.

3. Kokoonpanopää muodostaa "puristusrajan punaviivan": Asennusohjeessa korostetaan punaisella: "Reunareikien puristuksen tulee olla 20 % ± 2 %." Tätä tarkoitusta varten on erillinen rakotulkki; kokoonpanon päätyttyä työntekijöiden on suoritettava mittaukset ja kirjattava tulokset.

II. "Materiaalin suorituskyvyn ristiriidat" uuden energian suurjännitesovelluksissa: 800 V:n projekteissa 47 % näytteistä hylättiin terminen ja kaaren vastustuksen yhteensopimattomuuden vuoksi.

Suunnitteluinsinöörien ristiriitaisimmat vaatimukset: Uuden energiaajoneuvojen valmistajan 800 V:n suurjänniteliitinprojektissa tiivistyskomponenttien vaadittiin kestämään 160 °C (akun huippulämpötila) ja läpäistävä 10 kV valokaariresistanssitesti. Perinteiset materiaalit kohtasivat kuitenkin "catch-22" -dilemman: korkean kaarenkeston silikoni kesti vain 140 °C:n lämpötiloja – kovettuminen vain yhden kuukauden ajoneuvon asennuksen jälkeen – kun taas lämmönkestävän silikonin kaarenkestokyky heikkeni 35 % 160 °C:ssa, mikä johti dielektriseen hajoamiseen vain 60 sekunnin testauksen jälkeen. Tällaiset "materiaalien yhteensopimattomuusongelmat" johtivat 47 %:n alkuperäisten näytteiden hylkäämiseen tässä 800 V:n projektissa, mikä viivästytti vakavasti hankintasykliä.

Kiistan ydin: Silikonin "lämpökestävyys" ja "kaarikestävyys" korreloivat käänteisesti: kaarenkestävien lisäaineiden (kuten nanoalumiinioksidin) lisääminen destabiloi siloksaanimolekyylejä, mikä alentaa lämmönkestävyyden ylärajaa; päinvastoin, korkeita lämpötiloja kestävien lisäaineiden (kuten fenyylisiloksaani) lisääminen laimentaa kaarenkestäviä komponentteja, mikä heikentää eristyskykyä.

Ratkaisu (12 kaavan iteroinnin konkreettinen tulos):

1. Räätälöity yhdisteformulaatio：Yhdessä materiaalivalmistajien kanssa kehitimme komposiittimateriaalin, joka koostuu höyrystetystä piidioksidista, 1,5 % nanoalumiinioksidista ja 2 % fenyylisiloksaanista. 1 000 tunnin vanhentamistestin jälkeen 160 °C:ssa materiaalin kovuuden vaihteluaste oli ≤8 % ja valokaaren kestoaika 80 sekuntia 10 kV jännitteellä, mikä ylitti huomattavasti asiakkaan vaatimuksen 60 sekuntia.

2. Hierarkkinen rakennesuunnittelu：Tiivisteen sisäkerros (kosketuksessa suurjännitenastojen kanssa) käyttää korkean kaarenkestävää silikonia, kun taas ulompi kerros (kosketuksessa kotelon kanssa) käyttää korkeaa lämpötilaa kestävää silikonia; Tämä lähestymistapa ei ainoastaan ​​ratkaise ristiriitaisia ​​suorituskykyvaatimuksia, vaan myös alentaa materiaalikustannuksia 15 %.

3. Järjestelmätason yhteisoptimointi：Suositus ostajille ja suunnittelijoille: Kolmen lämpöä hajottavan rivan lisääminen liitinkoteloon alentaa tiivisteen todellista käyttölämpötilaa 160 °C:sta 145 °C:seen, mikä pidentää entisestään sen käyttöikää.

Tietojen validointi: Sen jälkeen kun se on otettu käyttöön kahden uuden energiaajoneuvojen valmistajan 800 V hankkeissa, tämä ratkaisu nosti näytteen läpäisyasteen 53 %:sta 100 %:iin, kun taas massaasennuksen jälkeen vikaprosentti pysyi ≤ 0,03 %:ssa.

III. Kokoonpanovirheiden aiheuttamat piilevät viat: 21 % ongelmista ei johdu viallisista tuotteista, vaan virheellisestä kokoonpanosta.

Tappiot, jotka ostajat helposti huomaamatta：Henkilöautojen valmistaja Pohjois-Kiinassa ilmoitti tapauksista "säröilyistä ja tiivistekomponenttien epäonnistumisesta". Purkamisen ja tarkastuksen yhteydessä havaittiin, että 70 %:lla rikkoutuneista osista puristusaste oli yli 30 % (verrattuna 20 %:n vakiorajaan). Tämä ongelma johtui siitä, että kokoonpanotyöntekijät yrittivät "optimoida tiivistystehoa" pakottamalla tiivisteet uriin ruuvimeisselillä. tämä käytäntö ei ainoastaan ​​johtanut liialliseen puristumiseen, vaan myös vaurioittaa tiivistehuulia. SAE:n vuonna 2024 tekemä tutkimus osoittaa, että 21 % tiivistysvirheistä johtuu kokoonpanovirheistä; Tällaiset ongelmat muuttavat tehokkaasti yrityksen hankkimat "hyväksytyt tuotteet" "romuksi" ja aiheuttavat samalla tuotannon viivästyksiä.

Yleiset kokoonpanovirheet ja niiden seuraukset:

Ratkaisu (harjoittelun jälkeisten epäonnistumisten määrä väheni 90 % 5 asiakkaan välillä):

1. Työkalujen standardointi：Tarjoa ostajille erityinen "erikoisasennustyökalusarja" – mukaan lukien muoviset pinsetit kumitiivisteille ja kupariset ohjausholkit fluorikumitiivisteille – varmistaaksesi, etteivät metalliset työkalut joudu kosketuksiin tiivistehuulien kanssa.

2. Visuaalinen virheentarkistus：Punainen "suuntamerkki" (esim. "Tämä puoli sisäänpäin") on painettu tiivisteeseen, joka vastaa liitinkotelon merkintöjä; "Compression Measurement Card" tulee toimituksen mukana, joka osoittaa tämän tiivistemallin vakiopaksuuden (esim. alkuperäinen paksuus: 8 mm → puristettu paksuus: 6,4–6,8 mm).

3. 1 tunnin erikoiskoulutus：Kokoonpanotyöntekijöitä opastetaan "Kolmen tarkastuksen periaatteesta" – työkalujen, suunnan ja puristuksen tarkistamisesta – ja sen jälkeen oikeiden toimenpiteiden live-esittely. Jokaisen työntekijän, joka ei täytä standardeja, on suoritettava uudelleenkoulutus, kunnes hän läpäisee käytännön kokeen.

Viimeinen neuvo ostajille ja insinööreille: Sudenkuoppien välttämiseksi "Arvioi ensin skenaario ja määritä sitten ratkaisu."

Mitä kauemmin tällä alalla työskentelee, sitä selvemmäksi se tulee: "universaalia" sinettimallia ei ole olemassa. Monet ongelmat syntyvät, koska erityistä toimintaympäristöä - "skenaariota" - ei ole täysin ymmärretty. Kun teet ostoksen, älä keskity pelkästään sellaisiin tekijöihin kuin "IP-luokitukset" tai "lämpötilankestoalueet"; sen sijaan muista kysyä insinööreiltä nämä kolme kysymystä:

1. Mihin liittimet on asennettu ajoneuvoon? (Moottoritila, akkupaketti tai ovet – paikat, joissa käyttöolosuhteet ovat hyvin erilaiset.)

2. Suoritetaanko kokoonpano automaattisilla laitteilla vai manuaalisesti? (Tämä vaikuttaa tiivisteiden rakennesuunnitteluun.)

3. Mitkä ovat loppuasiakkaan hyväksymiskriteerien implisiittiset vaatimukset? (esim. IP67-testauksen suorittaminen matalassa lämpötilassa upotuksen jälkeen)
