Mikä on 12-nastainen johdintiiviste sähköliittimelle?

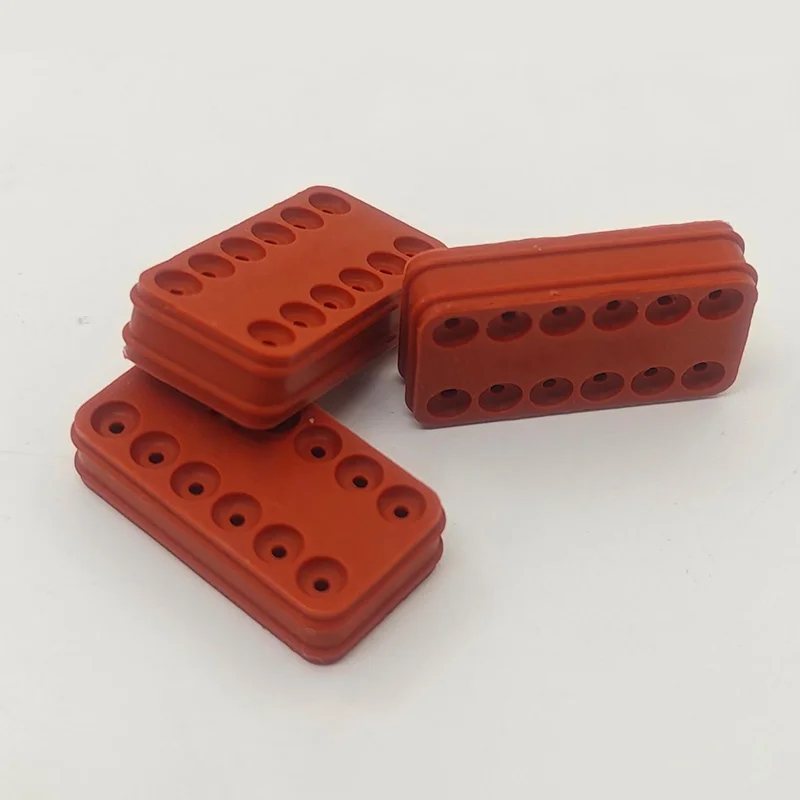

A 12-nastainen johdintiiviste sähköliittimelleon tiivistekomponentti, joka on suunniteltu sähköliittimelle, joka sisältää kaksitoista yksittäistä liitäntäkohtaa. Sen ensisijainen tarkoitus on tiivistää alue, jossa johdot kulkevat liitinkoteloon, mikä auttaa estämään ei-toivottujen aineiden pääsyn sisäisiin liittimiin.
Toisin kuin itse liitinkotelo, vaijeritiiviste on tavallisesti suhteellisen pieni elastomeerikomponentti. Sen suorituskyky riippuu suuresti mittatarkkuudesta, materiaalin ominaisuuksista, langan halkaisijan yhteensopivuudesta, puristamisesta ja liittimen ontelon geometriasta.
Käytännön sovelluksissa tiiviste toimii yhdessä liitinkotelon, liittimien, johtojen, lukitusmekanismien ja muiden tiivistyselementtien kanssa. Täydellistä tiivistysjärjestelmää ei siksi voida arvioida pelkästään kumikomponentin perusteella. Johdintiivisteen on vastattava tarkasti liittimen rakennetta ja kaapelin mittoja.
Moninapaisissa sähköjärjestelmissä jokaisen johdon sisääntulokohdan tiivistäminen on erityisen tärkeää, koska kaapelin ympärillä oleva pieni aukko voi tulla kosteuden, pölyn, öljyn tai muiden epäpuhtauksien sisääntuloreitiksi. Ajan mittaan saastuminen voi edistää korroosiota, epävakaa sähkön suorituskykyä, eristysongelmia tai ennenaikaista komponenttivikaa.
Keskeinen kohta:12-napainen lankatiiviste ei ole pelkkä kumirengas. Se on tarkkuustiivistyskomponentti, jonka on toimittava yhdessä liitinkotelon ja johdon kanssa luotettavan ympäristösuojan luomiseksi.
Kuinka 12-nastainen lankatiiviste on rakennettu?
Tyypillinen 12-nastainen liitintiivistysratkaisu voi sisältää useita tiivistysalueita, jotka vastaavat yksittäisiä lankaonteloita. Liittimen rakenteesta riippuen tiiviste voidaan valmistaa yksittäisenä lankatiivisteenä, moniontelotiivistekomponenttina tai muuna erikoiskokoonpanona.
Tiivistysalue perustuu normaalisti hallittuihin häiriöihin elastomeerin ja ympäröivien liittimen komponenttien välillä. Kun lanka on asetettu oikein, tiivistehuuli tai tiivistepinta puristuu lankavaipan ympärille samalla kun se pysyy tukevasti paikallaan liittimen ontelon sisällä.
Tärkeimpiä rakenteellisia tekijöitä ovat yleensä:
- Sisähalkaisija:Sen on vastattava tarkasti sovellettavaa johdon tai kaapelin halkaisijaa.
- Ulkohalkaisija:On sovitettava liittimen onteloon ilman liiallista muodonmuutosta.
- Huulien tiivistys:Tarjoa ohjattu kosketus langan pinnan ympärille.
- Säilytysominaisuudet:Auta pitämään tiiviste oikeassa asennossa asennuksen aikana.
- Materiaalin paksuus:Vaikuttaa puristumiseen, joustavuuteen ja pitkäaikaiseen tiivistyskäyttäytymiseen.
- Kokonaisgeometria:On vastattava liitinkoteloa ja liitinkokoonpanoa.
Koska pienet mittapoikkeamat voivat vaikuttaa tiivistyskykyyn, tarkkuusmuovaus ja tasainen laadunvalvonta ovat tärkeitä tuotantosovelluksissa.
Mitä 12-nastainen johdintiiviste tekee?
Päätehtävä on luoda ympäristöeste langan sisääntulokohdan ympärille. Sen käytännön arvo on kuitenkin yksinkertaista vedeneristystä pidemmälle.
| Toiminto | Tarkoitus | Tyypillinen hyöty |
|---|---|---|
| Kosteussuoja | Rajoittaa veden pääsyä lanka-aukkojen kautta | Vähentää kosteudesta johtuvia sähköongelmia |
| Pölysuojaus | Rajoittaa hiukkaspitoisuutta | Auttaa pitämään puhtaammat liittimen ontelot |
| Epäpuhtauksien kestävyys | Tarjoaa suojan valittuja ympäristön epäpuhtauksia vastaan | Parantaa liittimen kestävyyttä |
| Johdon liitännän tiivistys | Säilyttää kosketuksen tiivisteen ja vaijerin välillä | Tukee johdonmukaista ympäristönsuojelua |
| Tärinätuki | Säilyttää tiivistyskontaktin mekaanisen liikkeen aikana | Auttaa vähentämään tärinän aiheuttamaa vuotoa |
| Lämpötilan kestävyys | Säilyttää tiivistysominaisuudet määritetyllä lämpötila-alueella | Tukee käyttöä vaativissa ympäristöissä |
Todellinen suojaustaso riippuu koko liitinjärjestelmästä, mukaan lukien kotelon rakenne, liitostila, langan mitat, tiivistemateriaali, kokoonpanon laatu ja testausvaatimukset. Siksi tiivistettä ei saa koskaan määrittää sen tarkoitetusta liitinjärjestelmästä riippumatta.
Mitä materiaaleja käytetään yleisesti?
Materiaalin valinta on yksi tärkeimmistä päätöksistä lankatiivistettä kehitettäessä tai ostettaessa. Erilaiset sähköympäristöt altistavat tiivistekomponentit erilaisille lämpötilan, kosteuden, öljyjen, kemikaalien, tärinän ja mekaanisen rasituksen yhdistelmille.
| Materiaalityyppi | Tyypilliset ominaisuudet | Mahdolliset sovellukset |
|---|---|---|
| Silikoni kumi | Joustava, hyvä lämpötilan suorituskyky, sopii moniin sähköisiin tiivistyssovelluksiin | Autot, anturit, sähköliittimet |
| EPDM | Hyvä sään- ja ympäristönkestävyys | Ulko- ja autosovellukset |
| NBR | Hyödyllinen, kun vaaditaan kestävyyttä tiettyjä öljyjä ja öljypohjaisia aineita vastaan | Teollisuus- ja autoympäristöt |
| FKM | Korkea kemikaalien ja lämpötilan kestävyys vaativiin ympäristöihin | Erikoistuneet auto- ja teollisuusjärjestelmät |
Silikonikumia harkitaan usein sähköliittimien tiivistämiseen, koska sen joustavuus mahdollistaa sen mukautuvuuden lankavaipan ympärille säilyttäen samalla tiivistyskontaktin lämpötilan muutoksissa. Oikea materiaali tulee kuitenkin aina valita todellisen käyttöympäristön mukaan eikä vain valita yleisimmin käytetty vaihtoehto.
Materiaalin valintavinkki:Arvioi lämpötila, kemikaalialtistus, puristuskäyttäytyminen, lankavaipan yhteensopivuus, odotettu käyttöikä ja ympäristöolosuhteet yhdessä ennen kumiseoksen vahvistamista.
Mitä tulee ottaa huomioon valittaessa?
12-napaisen vaijeritiivisteen valitseminen edellyttää muutakin kuin liittimen asemien lukumäärän sovittamista. Ostajien ja insinöörien tulee vahvistaa täydelliset mitta- ja ympäristövaatimukset ennen tuotantotilauksen tekemistä.
-
Langan halkaisija
Tarkista johdon eristyksen todellinen ulkohalkaisija. Merkittävästi erilaiselle halkaisijalle suunniteltu tiiviste voi aiheuttaa riittämättömän puristuksen tai liiallisen kokoonpanovoiman. -
Liittimen ontelon mitat
Tiivisteen ulkogeometrian on vastattava tarkasti liittimen onteloa. -
Materiaali kumia
Valitse seos lämpötilan, kosteuden, kemikaalien, öljyjen, UV-altistuksen ja muiden ympäristötekijöiden mukaan. -
Kovuus
Kumin kovuus vaikuttaa työntövoimaan, puristumiseen, joustavuuteen ja tiivistyskontaktiin. -
Lämpötila-alue
Odotetut minimi- ja maksimikäyttölämpötilat tulee määrittää ennen materiaalin hyväksyntää. -
Ympäristönsuojeluvaatimus
Määritä vaadittu ympäristönsuojelun taso koko liitinkokoonpanolle. -
Kokoonpanoprosessi
Manuaalinen asettaminen, automaattinen johtosarjan kokoaminen, päätteiden puristus ja liittimen yhdistäminen voivat asettaa erilaisia vaatimuksia tiivisteelle. -
Tuotantomäärä
Suuren volyymin projektit voivat oikeuttaa erityisiä työkaluja ja optimoituja muovausprosesseja, kun taas pienet sovellukset voivat vaatia erilaisia kehitysstrategioita.
Missä 12-nastaisia lankatiivisteitä käytetään?
12-nastaista tiivistyskokoonpanoa voidaan käyttää aina, kun liittimen läpi täytyy kulkea useita sähköpiirejä ympäristönsuojelun säilyttäen.
- Autojen johtosarjat:Moottoritilat, korielektroniikka, valaistusjärjestelmät, anturit, ohjausmoduulit ja muut ajoneuvon sähköjärjestelmät.
- Sähköautot:Valitut pienjännitesähköliitännät, anturit, ohjausjärjestelmät ja lisäsähkölaitteet.
- Teollisuuslaitteet:Koneet, automaatiojärjestelmät, ohjauskaapit, anturit, moottorit ja mobiililaitteet.
- Maatalouskoneet:Mudalle, sateelle, pölylle, tärinälle ja lämpötilan muutoksille altistuvat laitteet.
- Rakennuskoneet:Raskaat laitteet, jotka vaativat kestäviä sähköliitäntöjä vaativissa ulkoympäristöissä.
- Ulkosähköjärjestelmät:Sateelle, pölylle, kosteudelle ja muuttuville ympäristöolosuhteille alttiina olevat laitteet.
- Erikoiselektroniikkalaitteet:Sovellukset, jotka vaativat kompaktin monipiirijohdotuksen ympäristötiivisteellä.
Tarkka sovellus määrää tarvittavan materiaalin, mitat, tiivistysrakenteen ja validointimenetelmän. Suojattuun sisätilojen ohjausjärjestelmään soveltuva komponentti ei välttämättä sovellu avoimeen moottoritilaan tai raskaaseen ulkokoneeseen.
Kuinka vaijerin tiiviste tulisi asentaa?
Oikea asennus on välttämätöntä, koska jopa korkealaatuinen tiiviste voi menettää tehonsa, jos se vaurioituu, sijoitetaan väärin tai liitetään sopimattomaan johtoon.
- Tarkasta tiiviste:Tarkista, ettei niissä ole viiltoja, halkeamia, muodonmuutoksia, välähdyksiä, kontaminaatioita tai muita näkyviä vikoja.
- Vahvista lankojen yhteensopivuus:Varmista, että langan halkaisija vastaa määritettyä tiivistysaluetta.
- Valmistele lanka:Varmista, että vaippa on puhdas ja ehjä.
- Aseta tiiviste oikein:Varmista, että tiivistekomponentti on suunnattu liittimen rakenteen mukaisesti.
- Aseta pääte varovasti:Vältä tiivistehuulen repeytymistä tai vierimistä liittimen työntämisen aikana.
- Tarkista päätteen säilytys:Varmista, että pääte on saavuttanut oikean asennon ja lukitusmekanismin.
- Tarkista lopullinen kokoonpano:Tarkista tiivisteen asento ja liittimen yhteensopivuus ennen testausta.
Automatisoidussa tuotannossa tiivisteen yhteensopivuus asennuslaitteiden, työkalujen, kokoonpanonopeuden ja voiteluvaatimusten kanssa tulee myös arvioida. Liiallinen työntövoima voi vahingoittaa tiivistettä tai lankaa, kun taas riittämätön puristus voi heikentää ympäristönsuojelua.
Mitä ongelmia huonosti valittu sinetti voi aiheuttaa?
Monet liittimen tiivistysongelmat johtuvat pikemminkin tiivisteen ja todellisen sovelluksen välisestä yhteensopimattomuudesta kuin itse tiivistysjärjestelmän käsitteestä.
| Mahdollinen ongelma | Mahdollinen syy | Suositeltu ehkäisy |
|---|---|---|
| Veden tai kosteuden sisäänpääsy | Väärät mitat tai riittämätön puristus | Tarkista johdon ja ontelon mitat |
| Tiivisteen repeytyminen | Liiallinen työntövoima tai terävät reunat | Tarkista kokoonpanotyökalut ja komponenttien geometria |
| Langan liike | Huono kiinnitys tai sopimaton tiivisterakenne | Tarkista liittimen ja tiivisteen yhteensopivuus |
| Kovettumista tai halkeilua | Materiaali ei sovellu käyttöympäristöön | Valitse yhteensopiva kumiseos |
| Liiallinen kokoonpanovoima | Väärä tiivisteen koko tai liiallinen häiriö | Optimoi mitat ja kovuus |
| Ennenaikainen tiivisteen muodonmuutos | Pitkäaikainen puristus- tai lämpötilaaltistus | Arvioi pakkauskäyttäytyminen ja palveluolosuhteet |
Nämä seikat osoittavat, miksi ostopäätösten tulisi perustua täydellisiin teknisiin tietoihin pelkän hinnan tai ulkonäön sijaan.
Kuinka räätälöity valmistus parantaa liittimen tiivistystä?
Vakiotiivistyskomponentit ovat käytännöllisiä, kun liittimen ja langan mitat vastaavat jo vakiintunutta rakennetta. Monet OEM- ja teollisuusprojektit vaativat kuitenkin räätälöityä geometriaa erityisten liittimien onteloiden, epätavallisten lankojen halkaisijoiden, rajallisen asennustilan tai vaativien ympäristöolosuhteiden vuoksi.
Räätälöity valmistus mahdollistaa tiivistysprofiilin, mittojen, materiaalin, kovuuden, värin ja tuotantoprosessin kehittämisen asiakkaan sovelluksen mukaan.
Esimerkiksi räätälöity 12-napainen lankatiivisteprojekti voi vaatia:
- Räätälöidyt sisähalkaisijat erilaisille lankavaatimuksille
- Erityinen ulkogeometria patentoidulle liitinkotelolle
- Erilaisia tiivistehuulimalleja
- Kumin ominaiskovuus
- Mukautetut värit piirien tunnistamiseen
- Materiaalin valinta lämpötilan tai kemiallisen altistuksen perusteella
- Piirustuksista, näytteistä tai 3D-tiedoista kehitetty työkalu
- Tasainen mittojen hallinta suuria tuotantomääriä varten
Zhejiang Guoming Rubber Technology Co., Ltd.voidaan ottaa huomioon hankittaessa räätälöityjä kumitiivistekomponentteja sähköliitinsovelluksiin. OEM-projekteissa täydellisten teknisten tietojen antaminen kehityksen alussa voi auttaa vähentämään tarpeettomia näytteenottojaksoja ja parantamaan viestintää liittimen suunnittelijan, tiivisteen valmistajan ja kokoonpanotiimin välillä.
Mitä ostajien tulisi kysyä vaijeritiivisteen valmistajalta?
Ennen toimittajan valintaa hankintatiimien tulee laatia selkeä tekninen tarkistuslista. Tämä auttaa estämään oikealta näyttävän komponentin käytön sopimattomassa sovelluksessa.
✓ Mitä kumimateriaaleja on saatavilla?
✓ Minkä langan halkaisijaalueen tiiviste sopii?
✓ Voiko toimittaja valmistaa piirustusten tai näytteiden mukaan?
✓ Voiko toimittaja kehittää räätälöityjä työkaluja?
✓ Mitä mittatoleransseja voidaan säilyttää?
✓ Mihin lämpötila- ja ympäristöolosuhteisiin materiaali on suunniteltu?
✓ Voidaanko tuotantonäytteet toimittaa ennen massatuotantoa?
✓ Mitä laaduntarkastusmenettelyjä on saatavilla?
✓ Voiko toimittaja tukea suuria määriä OEM-tuotantoa?
✓ Voiko toimittaja tarjota tasalaatuisen erästä toiseen?
Teollisuus- ja autoteollisuuden ohjelmissa ostajien tulee ottaa huomioon myös tuotannon johdonmukaisuus, jäljitettävyys, tekninen viestintä, työkalujen hallinta, pakkaus, toimituskyky ja pitkän aikavälin toimitusvakaus.
Luotettavan toimittajasuhteen tulisi ulottua pidemmälle kuin ensimmäinen näyte. Pitkäaikainen liittimen suorituskyky riippuu materiaalin ominaisuuksien, mittatarkkuuden ja tuotannon ohjauksen säilyttämisestä useissa erissä.
Usein kysytyt kysymykset
Mikä on sähköliittimen 12-pinnisen johdintiivisteen päätarkoitus?
Sen ensisijainen tarkoitus on tiivistää johtojen sisääntulokohdat 12-paikkaisessa sähköliittimessä ja vähentää veden, pölyn ja muiden ympäristön epäpuhtauksien tunkeutumista liitinjärjestelmään.
Sopiiko silikonikumi 12-napaiseen lankatiivisteeseen?
Silikonikumi voi sopia moniin sähköliittimien tiivistyssovelluksiin joustavuuden ja lämpötilan suorituskyvyn vuoksi. Lopullisen materiaalin valinnan tulee kuitenkin perustua todellisiin lämpötila-, kemiallisiin, mekaanisiin ja ympäristövaatimuksiin.
Tekeekö 12-napainen johdintiiviste koko liittimen vesitiiviiksi?
Ei itsestään. Ympäristönsuojelu riippuu koko liitinkokoonpanosta, mukaan lukien kotelo, liittimet, johtotiivisteet, liitäntäpinnat, tulpat, lukitusominaisuudet ja kokoonpanon laatu.
Voidaanko 12-napaista lankatiivistettä mukauttaa?
Kyllä. Valmistajasta ja sovelluksesta riippuen mitat, tiivistysprofiilit, materiaali, kovuus, väri ja muut ominaisuudet voidaan räätälöidä teknisten vaatimusten mukaisesti.
Kuinka valitsen oikean lankatiivisteen koon?
Aloita johdon todellisesta ulkohalkaisijasta ja liittimen ontelon mitoista. Tiivisteen tulee tarjota asianmukainen puristus aiheuttamatta liiallista työntövoimaa tai vahingoittamatta lankavaippaa.
Voidaanko lankatiivisteitä käyttää autosovelluksissa?
Kyllä. Johdintiivisteitä käytetään laajalti osana suljettuja autojen liitin- ja johtosarjajärjestelmiä. Sopiva materiaali ja muotoilu riippuvat ajoneuvon sijainnista ja ympäristöolosuhteista.
Miksi kumin kovuus on tärkeää?
Kovuus vaikuttaa joustavuuteen, puristumiseen, sisääntyöntövoimaan, tiivistyskontaktiin ja pitkäaikaiseen muodonmuutoskäyttäytymiseen. Sopiva kovuus tulee määrittää yhdessä liittimen rakenteen ja johdon mittojen kanssa.
Mitä tietoja minun tulee toimittaa mukautetun lankatiivisteen tarjousta varten?
Hyödyllisiä tietoja ovat piirustukset, näytteet, liittimen ontelon mitat, johdon halkaisija, materiaalivaatimukset, käyttölämpötila, ympäristöolosuhteet, odotettu määrä, sovellus ja kaikki vaaditut testaus- tai laatuvaatimukset.
Viimeiset huomiot
A 12-nastainen johdintiiviste sähköliittimelleon pieni komponentti, jolla on tärkeä rooli monipiirisen sähköliitännän luotettavuudessa. Sen tehokkuus riippuu materiaalin, geometrian, johdon koon, liittimen ontelon, puristuksen, kokoonpanoprosessin ja ympäristöolosuhteiden välisestä vuorovaikutuksesta.
Suunnittelutiimille tärkein vaihe on määritellä koko toimintaympäristö ennen tiivistemateriaalin ja mittojen valintaa. Ostoryhmissä yksikköhinnan ohella tulee ottaa huomioon toimittajien ominaisuudet, tuotannon johdonmukaisuus, räätälöintituki ja laadunvalvonta.
